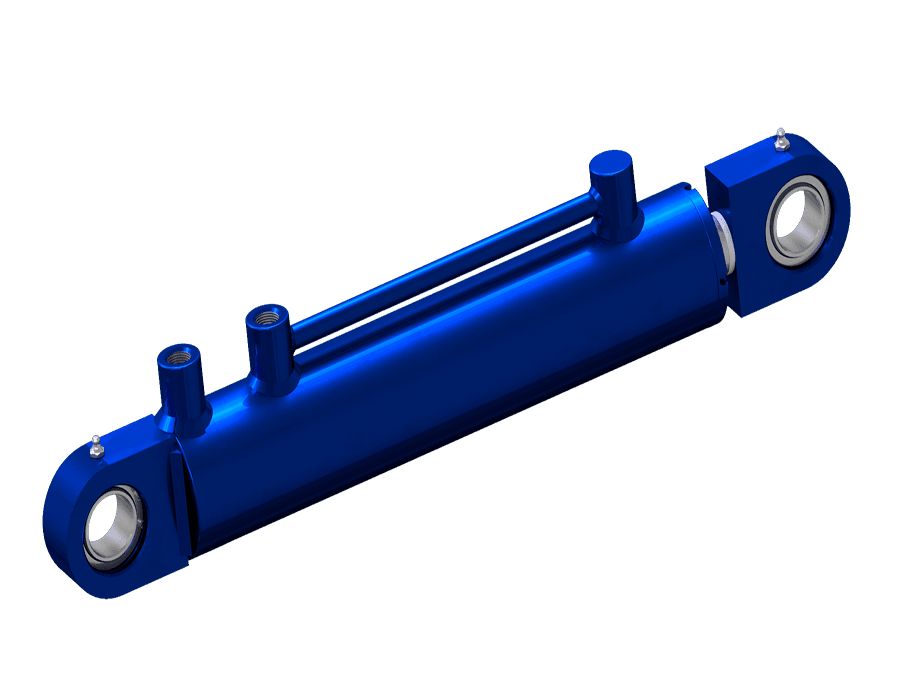

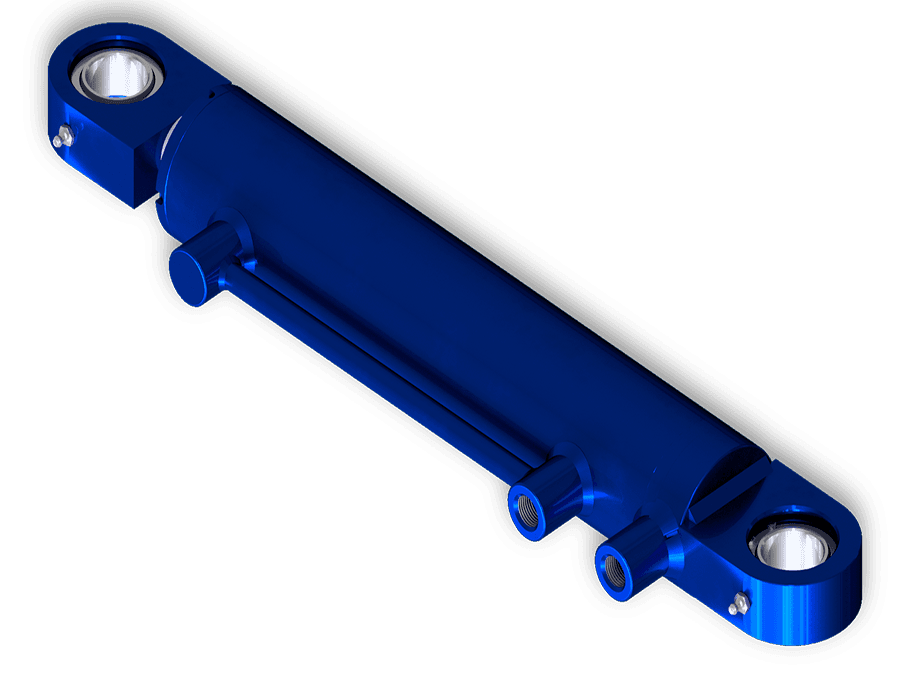

Xy lanh xe TDR-CA-I-MT
- Mã sản phẩm
- TDR-CA-I-MT
Xy lanh xe TDR đáy CA, đầu cần I, lắp di động MT.
Thông số nổi bật
- Kiểu tác động
- Tác động hai chiều
- Vật liệu thân
- Thép carbon (STKM-13C / St52)
- Đường kính lòng ống (bore)
- 80 mm
- Kiểu chế tạo
- Xy lanh tròn (round-line)
- Giảm chấn
- Giảm chấn hai đầu
- Kiểu lắp đầu
- Lắp di động MT (xe)
Tổng quan vật liệu và cấu tạo
Vật liệu từng bộ phận
- Vật liệu thân
- Thép carbon (STKM-13C / St52)
- Dầu thủy lực
- ISO VG68
Cấu tạo & điều kiện làm việc
- Kiểu chế tạo
- Xy lanh tròn (round-line)
- Giảm chấn
- Giảm chấn hai đầu
Bảng thông số vận hành
Bảng thông số vận hành| Thông số | Giá trị |
|---|
| Áp suất làm việc | 140 bar |
|---|
| Cấp độ nhớt dầu | ISO VG68 |
|---|
| Mã series / loại | TDR |
|---|
Sơ đồ phân rã tương tác
Chi tiết
Mã ký hiệu sản phẩm
Chưa có bộ giải mã ký hiệu cho sản phẩm này.
Các kiểu lắp ráp
Bích chốt / Mặt bích
- Đầu
- clevis
- Đuôi
- trunnion
Mặt bích trước / Chốt sau
- Đầu
- front_flange
- Đuôi
- rear_clevis

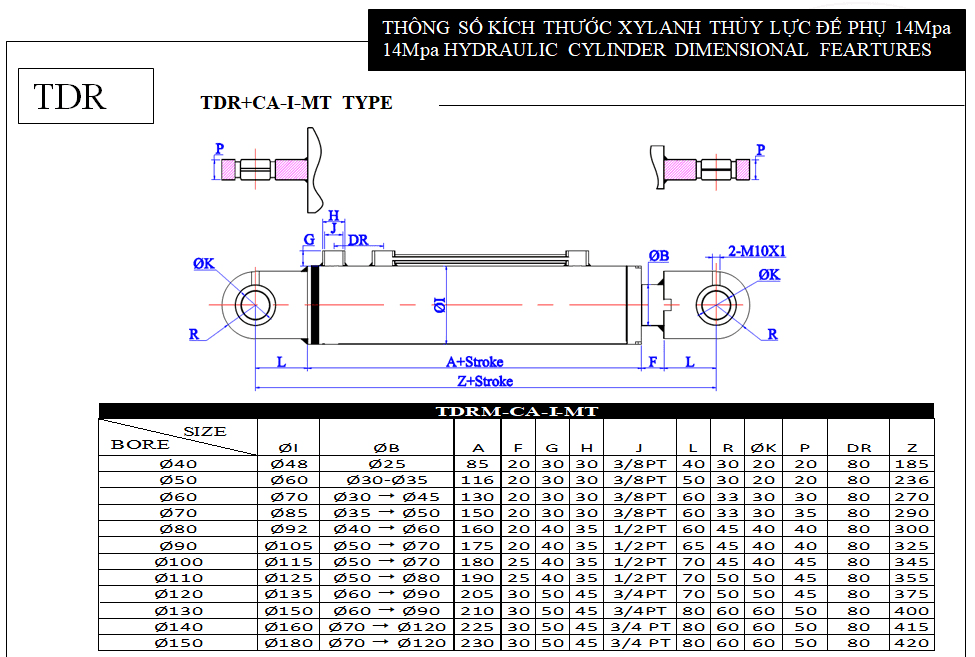

Bảng tra kích thước tiêu chuẩn
Biến thể và kiểu lắp ráp
Các tổ hợp kiểu lắp đầu/đuôi và biến thể đặc biệt có thể đặt hàng theo yêu cầu.
Ứng dụng thực tế
Ứng dụng trong máy công trình, thiết bị nâng hạ, dây chuyền công nghiệp và cơ giới hóa nông nghiệp.
Liên hệ đội ngũ kỹ thuật TNG để được tư vấn chọn model phù hợp và nhận báo giá nhanh.
Thông tin yêu cầu báo giá
Sản phẩm quan tâm
- Mã sản phẩm
- TDR-CA-I-MT
- Tên sản phẩm
- Xy lanh xe TDR-CA-I-MT
Tài liệu và file CAD
Tải catalogue PDF và file CAD 2D/3D phục vụ thiết kế, tích hợp hệ thống.
Tệp CAD 2D/3D
Chưa có tệp CAD nào cho sản phẩm này.
Chưa có tài liệu để tải xuống cho sản phẩm này.
