Xy lanh xe TDR-CB-I-MT

Xy lanh xe

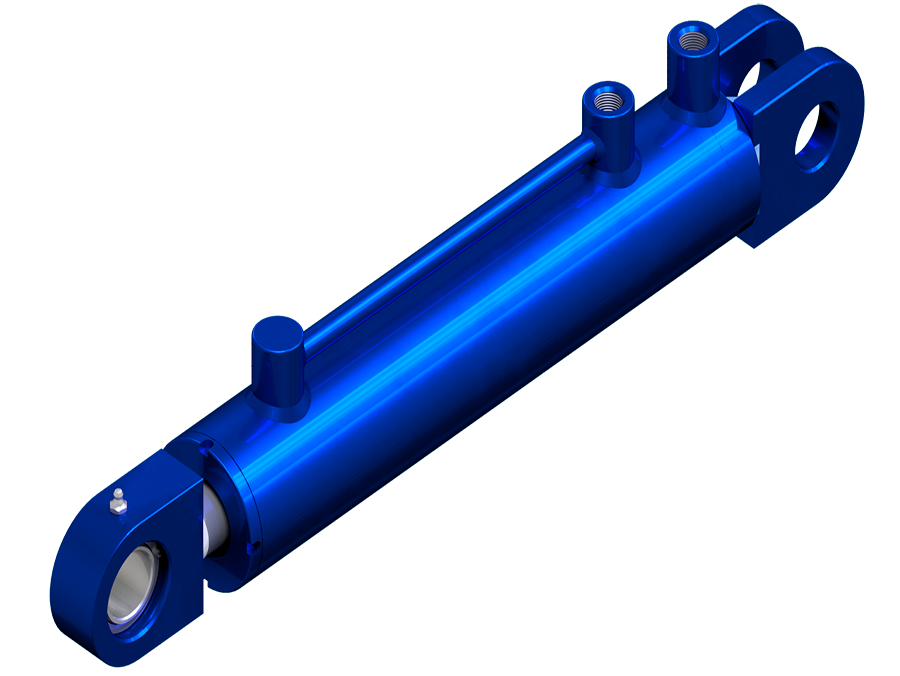

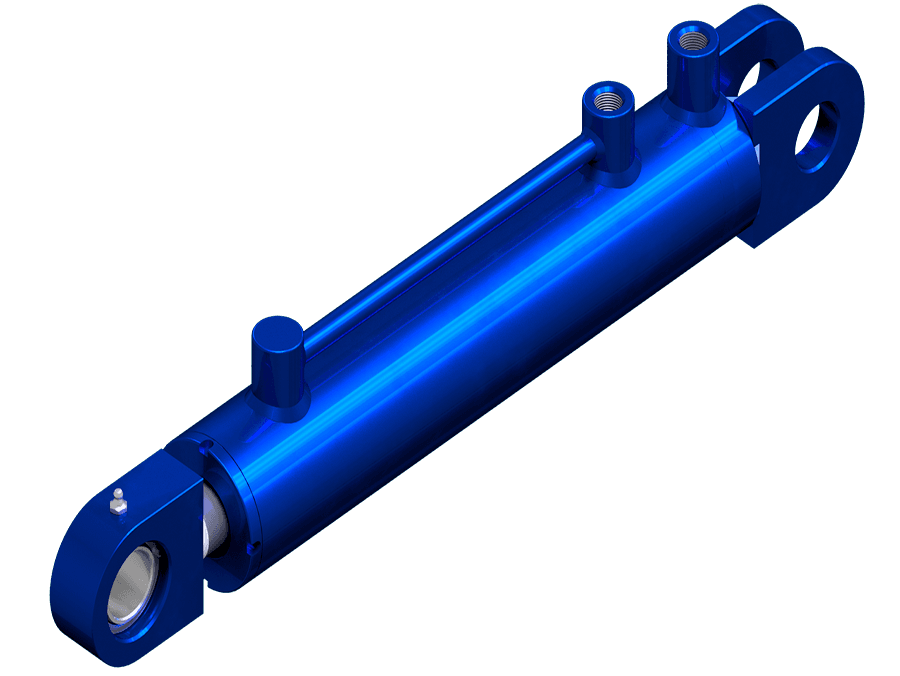

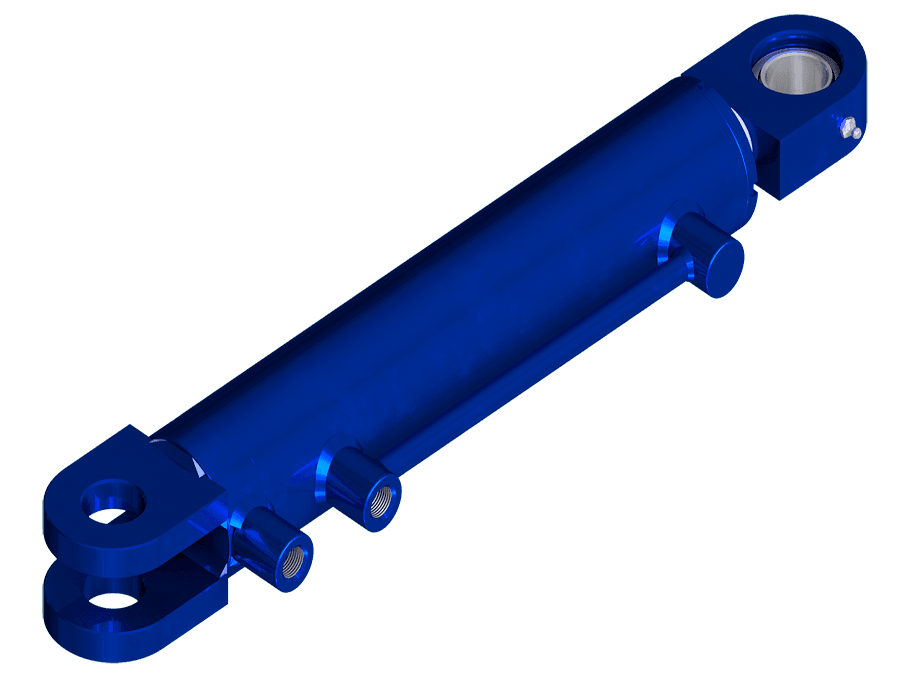

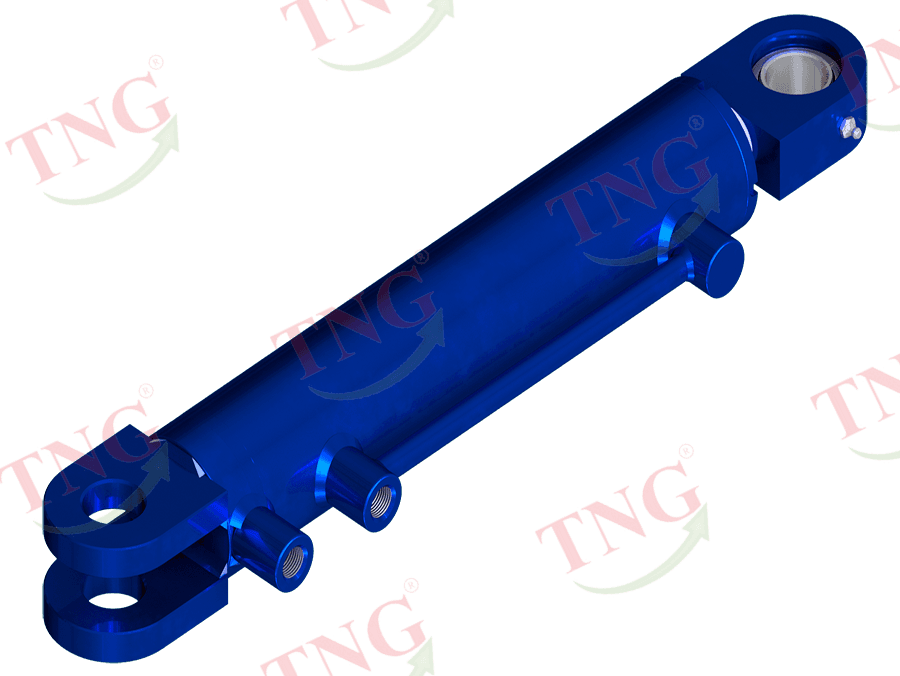

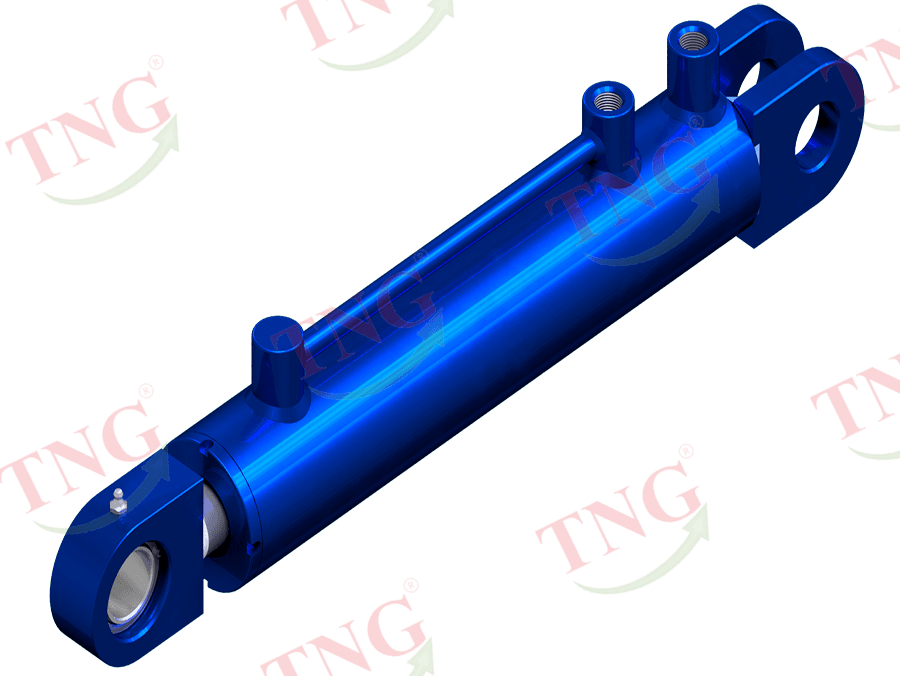

Xy lanh xe TDR-CB-I-MT

Mã sản phẩm: TDR-CB-I-MT

Xy lanh xe TDR đáy mắt cầu CB, đầu cần I, lắp di động MT.

Thông số nổi bật

Kiểu tác động: Tác động hai chiều
Vật liệu thân: Thép carbon (STKM-13C / St52)
Đường kính lòng ống (bore): 100 mm
Kiểu chế tạo: Xy lanh tròn (round-line)
Giảm chấn: Giảm chấn hai đầu
Kiểu lắp đầu: Lắp di động MT (xe)

Yêu cầu báo giá

Tổng quan vật liệu và cấu tạo

Vật liệu từng bộ phận

Vật liệu thân: Thép carbon (STKM-13C / St52)
Dầu thủy lực: ISO VG68

Cấu tạo & điều kiện làm việc

Kiểu chế tạo: Xy lanh tròn (round-line)
Giảm chấn: Giảm chấn hai đầu

Bảng thông số vận hành

Bảng thông số vận hành
Thông số	Giá trị
Áp suất làm việc	140 bar
Cấp độ nhớt dầu	ISO VG68
Mã series / loại	TDR

Sơ đồ phân rã tương tác

Xy lanh xe TDR-CB-I-MT

Chi tiết

Mã ký hiệu sản phẩm

Chưa có bộ giải mã ký hiệu cho sản phẩm này.

Các kiểu lắp ráp

TDR-CB-I-MT-I-MT
Mặc định
Bích chốt / Mặt bích
Đầu
clevis
Đuôi
trunnion
TDR-CB-I-MT-FA-CB
Mặt bích trước / Chốt sau
Đầu
front_flange
Đuôi
rear_clevis

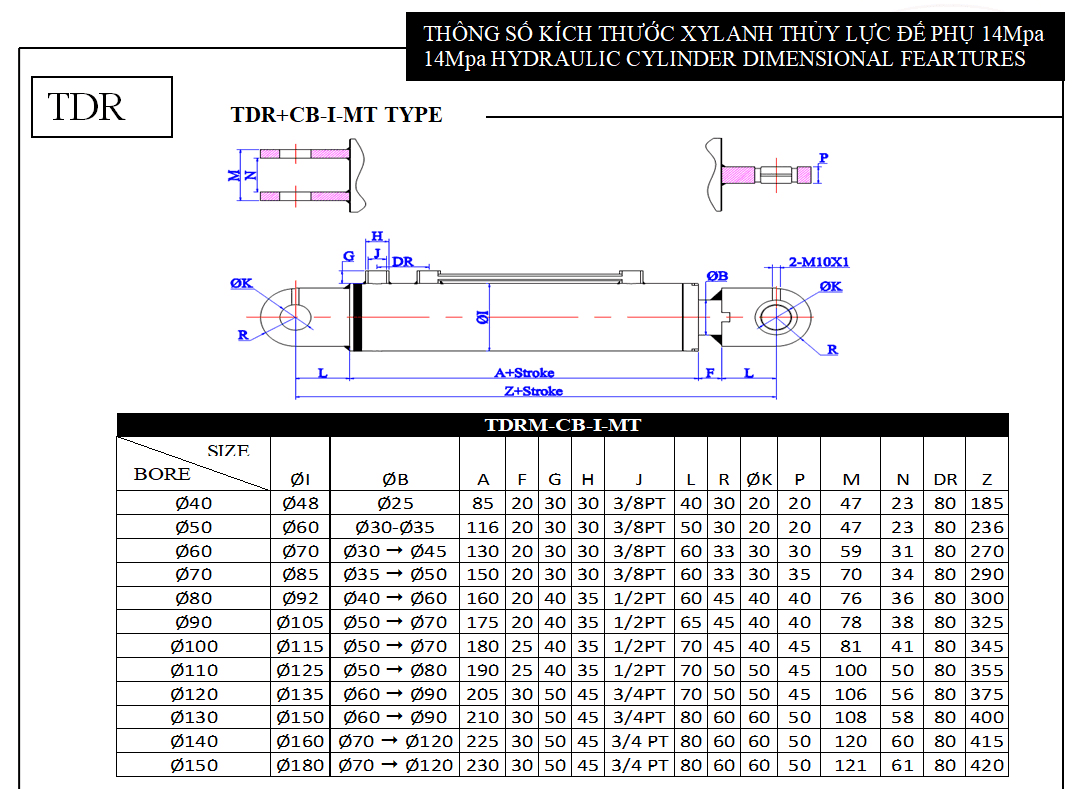

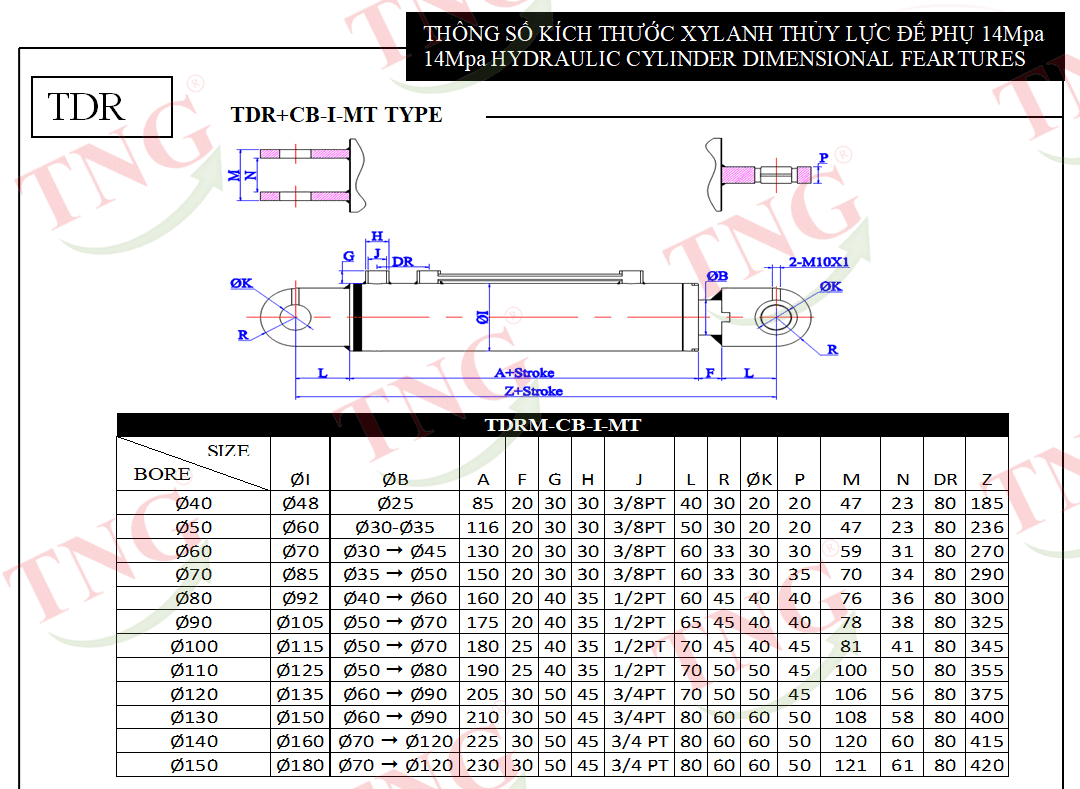

Bảng tra kích thước tiêu chuẩn

Kích thước lắp ráp TDRM-CB-I-MT
Kích thước	ØI(mm)	ØB(mm)	A(mm)	F(mm)	G(mm)	H(mm)

Biến thể và kiểu lắp ráp

Các tổ hợp kiểu lắp đầu/đuôi và biến thể đặc biệt có thể đặt hàng theo yêu cầu.

Ứng dụng thực tế

Ứng dụng trong máy công trình, thiết bị nâng hạ, dây chuyền công nghiệp và cơ giới hóa nông nghiệp.

Liên hệ đội ngũ kỹ thuật TNG để được tư vấn chọn model phù hợp và nhận báo giá nhanh.

Thông tin yêu cầu báo giá

Mã sản phẩm: TDR-CB-I-MT
Tên sản phẩm: Xy lanh xe TDR-CB-I-MT

Tài liệu và file CAD

Tải catalogue PDF và file CAD 2D/3D phục vụ thiết kế, tích hợp hệ thống.

Tệp CAD 2D/3D

Chưa có tệp CAD nào cho sản phẩm này.

Ø40	Ø48	Ø25	85	20	30	30	3/8PT	40	30	20	20	47	23	80	185
Ø50	Ø60	Ø30-Ø35	116	20	30	30	3/8PT	50	30	20	20	47	23	80	236
Ø60	Ø70	Ø30/Ø45	130	20	30	30	3/8PT	60	33	30	30	59	31	80	270
Ø70	Ø85	Ø35/Ø50	150	20	30	30	3/8PT	60	33	30	35	70	34	80	290
Ø80	Ø92	Ø40/Ø60	160	20	40	35	1/2PT	60	45	40	40	76	36	80	300
Ø90	Ø105	Ø50/Ø70	175	20	40	35	1/2PT	65	45	40	40	78	38	80	325
Ø100	Ø115	Ø50/Ø70	180	25	40	35	1/2PT	70	45	40	45	81	41	80	345
Ø110	Ø125	Ø50/Ø80	190	25	40	35	1/2PT	70	50	50	45	100	50	80	355
Ø120	Ø135	Ø60/Ø90	205	30	50	45	3/4PT	70	50	50	45	106	56	80	375
Ø130	Ø150	Ø60/Ø90	210	30	50	45	3/4PT	80	60	60	50	108	58	80	400
Ø140	Ø160	Ø70/Ø120	225	30	50	45	3/4PT	80	60	60	50	120	60	80	415
Ø150	Ø180	Ø70/Ø120	230	30	50	45	3/4PT	80	60	60	50	121	61	80	420
